Klebebinder

21871

Müller Martini

Pantera

2008

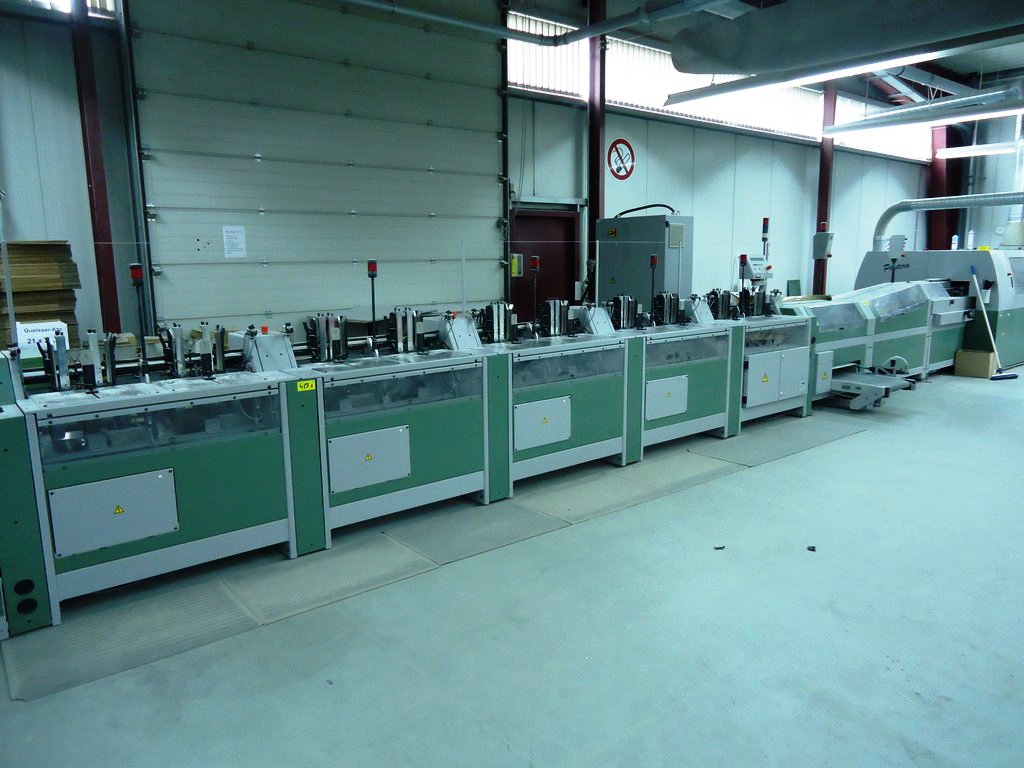

mit Ausbau Zusammentragmaschine 1571

1 Handanlage für 1 Person, L= 1’483mm
mit Spannstation inkl. Fotozelle für automatisches Unterstellen bei Leertakten

1 Handanlage zwischen Erstelement und Aufstellelement L= 1289mm

1 Aufstellelement zu 1577 Pantera – Länge = 1500mm

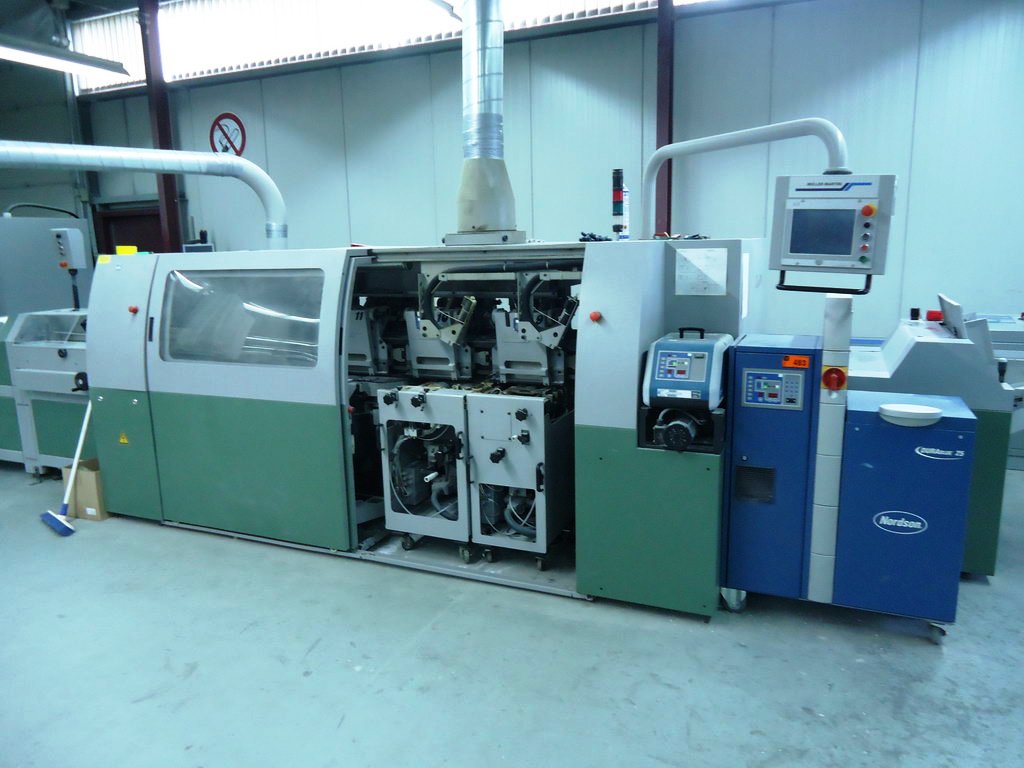

1 Klebebinder „1577 Pantera“ bestehend aus
- Basismaschine mit 12 präzisionsgeführten, automatisch einstellbaren Buchzangen mit Schnellöffnungsmechanismus
- Klebebinder-Antriebselement mit Handanlagevariabel einstellbarem Vibrationselement
- Frässstation 4.0KW mit Sicherheitsbremse
- Staubfräser (12 Messer)
- Umschlag Anpressrolle für exakte Umschlagregistrierung
- Pressstation mit einem Satz teflonbeschichteten Pressplatten
- elektrische Welle Antriebssystem
- schräger Buchauslaufkanal
- Sicherheitsverschaltung mit Schiebetüren
- Umschlagtransport mit 4-fach Rillierung
- Vakuumpumpe für Umschlaganleger
- Rauchgasabsaugung zum Leimwerk

1 Aufrauhkopf „Fibre-Rougher“ für Rückenbearbeitungsstation – für Anwendungen mit PUR

Ein 2-Walzen Hotmelt-Rückenleimwerk
- programmierbares, pneumatisch gesteuertes Rakelsystem für das präzise Beginnen / Absetzen des Leimfilmes
- automatische Leimtemperatur- und Leimniveau Überwachung
- gegenläufige beheizte Spinnerwalze - fahrbar

1 Premelter Rückenleimwerk zu Pantera – freistehend 25 Liter Fassungsvermögen
- Schmelzleistung 25 kg/h – mit beheiztem Zuführschlauch und Niveauüberwachung

1 Hotmelt – Seitenleimwerk – automatische Leimtemperatur- und Leimniveau Überwachung – programmierbare, pneumatisch gesteuerte Leimrollen für das präzise Beginnen / Absetzen des Leimfilmes – auswechselbare Leimscheiben – fahrbar

1 Premelter Seitenlemwerk zu Pantera – freihstehend, 4 Liter Fassungsvermögen – Schmelzleistung 4.7 kg / h – mit beheiztem Zuführschlauch und Niveauüberwachung

1 Trommel-Umschlaganleger zu 1577 Pantera

1 Niederlegevorrichtung nach „links“ (Buchtitel nach oben)
- schonendes Ablegen der Produkte – Anwendung für Hotmelt und PUR

2. Kühl- und Transportstrecke - Bj. 2007 bestehend aus:

1 Hauptsteuerpult für max. 8 Antriebe 400V mit speicherprogrammierbarer Steuerung (SPS) für optimalen Produktionsfluss in Abhängigkeit der gewählten Geschwindigkeiten mit Bedienpanel und Anlagenlayout

1 Steuerpult für max. 7 Antriebe 400V als Zusatzpult zu 3520.8392 oder 3520.8394 ohne Bedinung und ohne Anlagenlayout

1 Bogen mit Gliederkette rechts 180°, Breite 2700mm – Schenkel Einlauf 1200 / Auslauf 1500 mm

1 Linearband, L= 4800mm

1 bogen mit Gliederkette rechts 90°, Schenkel Einlauf 5100 / Auslauf 1500 mm für Bypassanwendungen

1 Linearband, L= 2400mm

1 Linearband mit Notauslageklappe, L= 1200mm – Notauslage nach unten

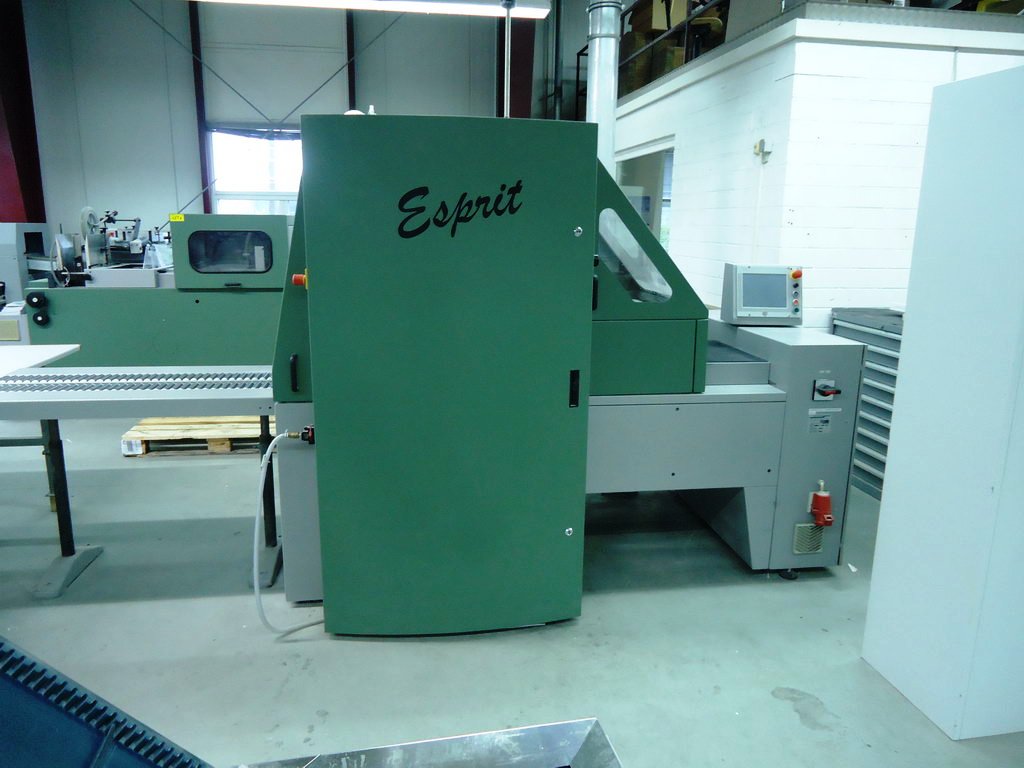

3. Dreischneider Esprit – Bj. 2007 bestehend aus

1 Dreischneider Esprit, Modell 1576 bestehend aus
- integrierter Schaltschrank mit SPS-Steuerung und Panel mit TouchScreen
- Magazin mit motorischer Formateinstellung
- Schneidstation mit motorischer Formateinstellung
- AC Hauptantrieb 7.5 kW
- Zentralschmierung mit Intervallschaltung
- CE-konforme Sicherheitsverschalung
- 8 Schneidkassetten für Standardformatbereich 142 – 311 mm geschnitten
- Holz- und Stahlplattensortiment
- Messereinstellvorrichtung

1 Einlaufband rechts L= 2410 mm
2 Messersatz aus Vollstahl
1 Silikon – Spühleinrichtung
1 Trichter zur Papierschnitzel-Entsorgung für Absaugung
1 Rollentisch-Auslage
